シールドルームScreened room
静電気放電 (ESD)、ファーストトランジェント／バースト、サージ、伝導性低周波などのイミュニティ試験をします。
試験設備

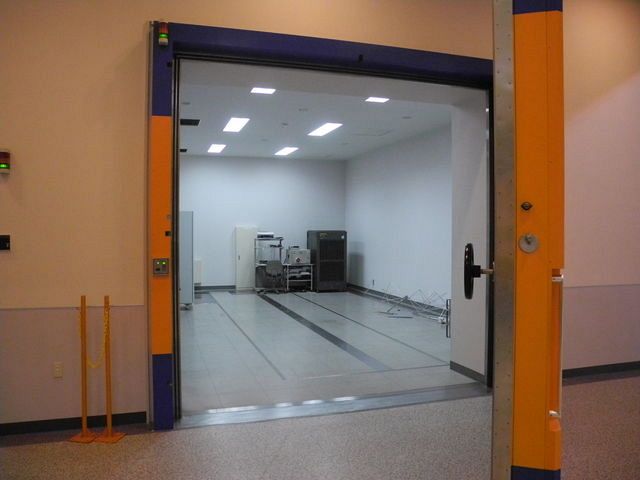

●シールドルーム（ラボテックEMCセンター）
▼横にスクロールしてご覧ください。
| 室内寸法（奥行×幅×高さ） | 7.0 m x 4.0 m x 2.8 m | |
|---|---|---|
| 機材搬入口（幅×高さ） | 1.5 m x 2.0 ｍ | |
| 周波数範囲 | 10 kHz - 2 GHz | |
| 10 kHz - 2 GHz | 10 kHz - 1.5 MHz | 80 dB以上（磁界測定） |
| 30 MHz - 2 GHz | 100 dB以上（電界測定） | |
| 試験品用電源 | 100/115 VAC, 1 φ, 50/60 Hz, 12 kVA, 15 A | |
| 220/230 VAC, 1 φ, 50/60 Hz, 12 kVA, 15 A | ||
| 220/230 VAC, 3 φ, 50/60 Hz, 12 kVA, 15 A | ||
| 0 - 282 VDC, 7.62 kW | ||
| 0 - 35 VDC, 30 A | ||
| 付帯設備 | 試験品設置用木製テーブル（1.0 m x 1.5 m） | |
| 金属板（1.0 m x 1.5 m） | ||
| 機材搬入用スロープ | ||
●シールドルーム（紀州ラボ）
▼横にスクロールしてご覧ください。
| 室内寸法（奥行×幅×高さ） | 8.9 m x 5.8 m x 3.5 m |
|---|---|
| 機材搬入口（幅×高さ） | 3.0 m x 3.0 m（段差なし） |
| 試験品用電源 | 1 φ/3 φ切換, 40 kVA |
| 0 - 300 VDC, 6 kVA | |
| 0 - 282 VDC, 3.81 kW | |
| 付帯設備 | 給排水管：各1系統 エアー用給排気管：各1系統 ガス排気管：1系統 フォークリフト（500 kg, 1 m x 1 m） |
 |
 |
