複合環境試験Combined Environmental Test
温度環境と振動を組み合わせた複合環境下で試験をします。
また、恒温槽と加振機を切り離して、それぞれ単独運転することも可能となります。
仕様
PDFデータをご覧になる場合は
Adobe Acrobat Readerが必要です。

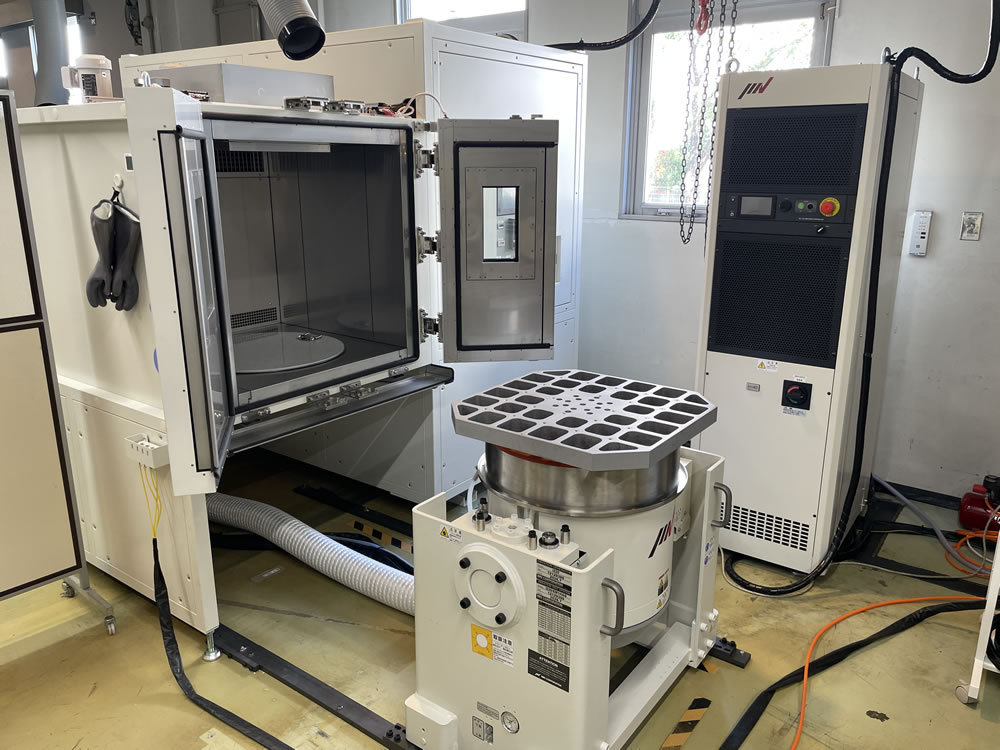

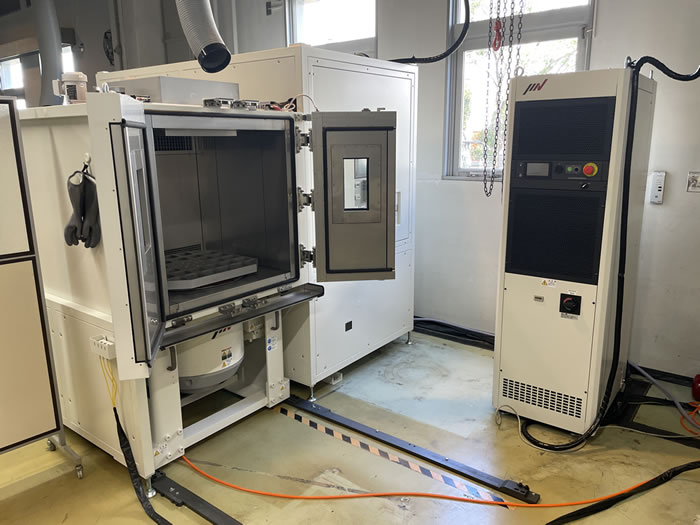

●複合環境試験装置（西宮浜ラボ）
【恒温槽仕様】
▼横にスクロールしてご覧ください。
| 室内寸法 （奥行×幅×高さ） | 0.80 m × 0.80 m × 0.80 m |
|---|---|
| ドア寸法 （幅×高さ） |
1.14 m × 1.00 m (観音開き 片扉 0.57 m × 1.00 m) |
| 温度範囲 |
-50℃ - + 70℃ |
| 湿度範囲 | -- |
| 温度降下時間 | 19分以内 (+55℃ 〜 -41℃) |
| 温度上昇時間 | 45分以内 (-30 ℃ → +70℃) |
| 19分以内 (-41℃ → +55℃) | |
| 許容発熱負荷 | お問合せください |
| 床耐荷重 | 恒温槽単体使用時：20 kg |
| 加振機複合使用時：174 kg |
|
| 商用電源 | 100 VAC, 1 φ, 60 Hz, 10 A |
| 200 VAC, 1 φ, 60 Hz, 20 A | |
| 200 VAC, 3 φ, 60 Hz, 20 A | |
| 付帯設備 | 観測窓 (150 mm × 150 mm 2面) |
| ケーブル孔 (φ100 1箇所 φ50 1箇所) | |
| リフター（300 kg, 1 m x 1 m） | |
| チェーンブロック（500 kg） | |
| PDF資料 |  複合環境試験装置 恒温槽写真 |
【加振機仕様】
▼横にスクロールしてご覧ください。
| 振動テーブル寸法 |
630 mm × 630 mm (垂直方向) |
|---|---|
| 最大積載重量 | 193 kg (無負荷時*) |
| 最大加振力 | 8.0 kN (正弦波 無負荷時*) |
| 最大加速度 | 1,159 m/s² (正弦波 無負荷時*) |
| 最大速度 | 2.2 m/s (正弦波 無負荷時*) |
| 最大変位 | 51 mm p-p (正弦波 無負荷時*) |
| 振動数範囲 |
5 〜 3,300 Hz (垂直方向 無負荷時*) |
| 5 〜 360 Hz (垂直方向振動テーブル 630 mm × 630 mm 使用時) |
|
| 許容偏心モーメント | 294 Nm (垂直方向) |
| 付帯設備 | 加速度ピックアップ |
| リフター（300 kg, 1 m x 1 m） |
|
| チェーンブロック（500 kg） | |
| PDF資料 | 複合環境試験装置 加振機 能力線図 |
| 複合環境試験装置 加振機 振動テーブル外観図 |
●適用規格
▼横にスクロールしてご覧ください。
| 正弦波振動試験 | IEC 60068-2-6 | JIS C 60068-2-6 |
|---|
 |
 |
