ラボテックEMCセンターLabotech EMC Center
民生機器、産業機器、医療機器、鉄道電子機器、車載電子機器のEMC試験(エミッション、イミュニティ)でご利用いただけます。
JR西宮駅、阪急西宮北口駅から徒歩10分、名神高速西宮IC、阪神高速西宮ICから車で10分と、アクセスが良い試験所です。
▼クリックしてご覧ください。▼
試験設備

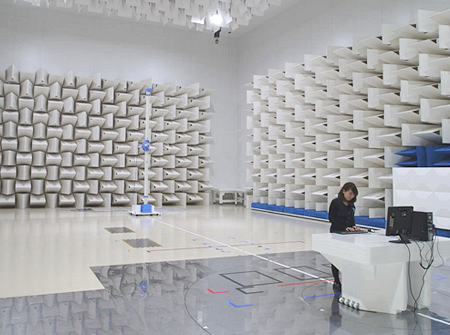

●10m法電波暗室
▼横にスクロールしてご覧ください。
暗室内寸法(奥行×幅×高さ) | 22.0 m × 14.0 m × 9.0 m |
---|---|
暗室機材搬入口(幅×高さ) | 3.0 m × 3.0 m (段差なし) |
計測室内寸法(奥行×幅×高さ) | 6.8 m × 4.0 m × 2.7 m |
計測室ドア寸法(幅×高さ) | 1.2 m × 2.0 m (段差なし) |
ターンテーブル | 直径 5.0 m/2.0 m デュアル型 |
最大積載荷重 3t/1t | |
アンテナ高 | 1 m - 4 m |
周波数範囲 | 10 kHz - 18 GHz |
サイトアッテネーション | ±3.0 dB以内 |
試験品用電源 | 100/115/220/230 VAC, 1 φ/3 φ, 50/60 Hz, 18 kVA, 50 A |
0 - 282 VDC, 40 A | |
0 - 60 VDC, 20 A | |
付帯設備 | 給水設備(ホースニップルGHN-0619、ホース内径19 mm)、排水設備、排気装置 スペクトラムアナライザー画面投影装置 地下ピット(ターンテーブルのケーブル導入口内径150 mm) 地下ピット搬入用リフター(耐荷重200kg) 伝導妨害波測定用垂直グランドプレーン(2 m × 2 m) 試験品台(スチロール製、1.5 m × 1 m, h=0.8 m、耐荷重200 kg) フォークリフト(450 kg) インターホン(電波暗室〜測定室間)、暗室内モニターカメラ3台 |
▼クリックしてご覧ください。▼

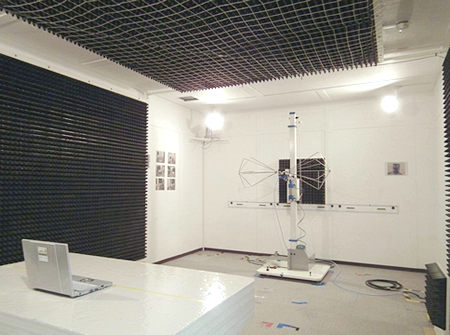

●イミュニティ用小型電波暗室
▼横にスクロールしてご覧ください。
暗室内寸法(奥行×幅×高さ) | 7.0 m X 4.0 m X 2.8 m | |
---|---|---|
機材搬入口(幅×高さ) | 1.5 m X 2.0 m | |
ターンテーブル | 直径 | 1.2 m |
最大積載重量 | 300 kg | |
周波数範囲 | 30 MHz - 6 GHz | |
試験品用電源 | 100/115 VAC, 1 φ, 50/60 Hz, 2 kVA, 20 A | |
220/230 VAC, 1 φ, 50/60 Hz, 4 kVA, 20 A | ||
220/230 VAC, 3 φ, 50/60 Hz, 6 kVA, 15 A | ||
0 - 35 VDC, 30 A | ||
計測室内寸法(奥行×幅×高さ) | 5.0 m X 2.3 m X 2.4 m | |
計測室ドア寸法(幅×高さ) | 1.0 m X 2.0 m | |
付帯設備 | 試験品設置用テーブル(1 m X 1 m, h=0.8 m) | |
暗室内監視カメラ4台(固定式2台、移動式2台) | ||
機材搬入スロープ |
▼クリックしてご覧ください。▼

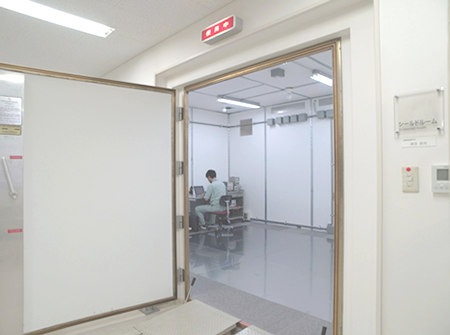

●シールドルーム
▼横にスクロールしてご覧ください。
室内寸法(奥行×幅×高さ) | 7.0 m x 4.0 m x 2.8 m | |
---|---|---|
機材搬入口(幅×高さ) | 1.5 m x 2.0 m | |
周波数範囲 | 10 kHz - 2 GHz | |
10 kHz - 2 GHz | 10 kHz - 1.5 MHz | 80 dB以上(磁界測定) |
30 MHz - 2 GHz | 100 dB以上(電界測定) | |
試験品用電源 | 100/115 VAC, 1 φ, 50/60 Hz, 12 kVA, 15 A | |
220/230 VAC, 1 φ, 50/60 Hz, 12 kVA, 15 A | ||
220/230 VAC, 3 φ, 50/60 Hz, 12 kVA, 15 A | ||
0 - 282 VDC, 7.62 kW | ||
0 - 35 VDC, 30 A | ||
付帯設備 | 試験品設置用テーブル(1.0 m x 1.5 m) | |
金属板(1.0 m x 1.5 m) | ||
機材搬入用スロープ |
▼クリックしてご覧ください。▼
試験仕様
●EMC試験(民生機器、産業機器、医療機器、鉄道電子機器)
エミッション試験▼横にスクロールしてご覧ください。
試験項目 | 適用規格 | 主要特性 |
---|---|---|
放射 | CISPR 11/22/32, FCC 15B, VCCI | 9 kHz - 40 GHz |
伝導 電源線(AMN) | CISPR 11/22/32, FCC 15B, VCCI | 9 kHz - 30 MHz |
250 VDC, 32A | ||
250 VAC, 32A, 1 φ | ||
250 VAC, 32A, 3 φ | ||
伝導 通信線 (ISN, Current Probe) |
CISPR 22/32, VCCI | 150 kHz - 30 MHz |
100 VDC,0.2A | ||
電源高調波電流 | IEC 61000-3-2 | 230 VAC, 16 A, 1 φ |
230 VAC, 16 A, 3 φ | ||
電圧変動・フリッカー | IEC 61000-3-3 | 230 VAC, 16 A, 1 φ |
230 VAC, 16 A, 3 φ | ||
人体曝露 | EN 62311 | 1 Hz - 50 GHz |
イミュニティ試験
▼横にスクロールしてご覧ください。
試験項目 | 適用規格 | 主要特性 | |
---|---|---|---|
静電気放電(ESD) | IEC61000-4-2 | 接触放電 | 30 kV max |
気中放電 | 30 kV max | ||
放射性電磁界 | IEC61000-4-3 | 周波数 | 26 MHz - 6 GHz |
電界強度 | 20 V/m max | ||
変調条件 | 400 Hz/1 kHz, 80%AM | ||
ファーストトランジェント /バースト |
IEC61000-4-4 | 妨害電圧 | 4.8 kV max |
立ち上り時間/パルス幅 | 5 ns/50 ns | ||
電源線(CDN) | 125 VDC, 32 A | ||
280 VAC, 32 A, 1 φ | |||
280 VAC, 32 A, 3 φ | |||
通信・制御・信号線(容量性クランプ) | ケーブル外径 32 mm max | ||
サージ | IEC61000-4-5 | 妨害電圧 | 6.6 kV max |
立ち上り時間/パルス幅 | 1.2 μs/50 μs | ||
電源線(CDN) | 125 VDC, 32 A | ||
280 VAC, 32 A, 1 φ | |||
280 VAC, 32 A, 3 φ | |||
制御・信号線 | シールド線・非シールド非対称線 (非シールド対称線を除く) 250 VAC, 250 VDC/1.5 A |
||
高速スピード通信線(LAN) | 2 kV max Coupling to 1, 2 or 4 pairs ISDN, 10/100 BaseT, 1000 BaseT |
||
テレコムサージ | IEC61000-4-5 | 妨害電圧 | 7.7 kV max |
立ち上り時間/パルス幅 | 10 μs/700 μs | ||
制御・信号線 | 250 VAC, 250 VDC/0.5 A | ||
伝導性高周波 | IEC61000-4-6 | 周波数 | 10 kHz - 230 MHz |
妨害電圧 | 10 Vrms max | ||
変調条件 | 400 Hz/1 kHz, 80%AM | ||
電源線(CDN) | 240 VAC, 16 A, 1 φ | ||
240 VAC, 16 A, 3 φ | |||
通信・制御・信号線、電源線 (EMクランプ) |
ケーブル外径 32 mm max | ||
電源周波数磁界 | IEC61000-4-8 | 磁界強度 | 30 A/m |
電源周波数 | 50 Hz/60 Hz | ||
コイルサイズ | 2 m x 2 m | ||
電圧ディップ・ 瞬停・電圧変動 |
IEC61000-4-11 | 電源線 | 230 VAC, 16 A, 1 φ, 3 φ |
電源高調波 | IEC61000-4-13 | スイープ周波数 | 13 Hz - 2.8 kHz |
個別高調波 | 2次 - 40次 | ||
妨害電圧 | 試験品電源電圧の 0.1% - 30% |
||
電源線 | 240 VAC, 16 A, 1 φ | ||
伝導性低周波 | IEC60945 ed.3 | 周波数 | 50 Hz - 12 kHz |
妨害電圧 | 試験品電源電圧の 1% - 10% |
||
電源線(絶縁トランス) | 35 VDC, 30 A | ||
250 VAC, 16 A, 1 φ |
●EMC試験(車載電子機器)
エミッション試験▼横にスクロールしてご覧ください。
試験項目 | 適用規格 | 主要特性 |
---|---|---|
放射 | CISPR 25 | 8 GHz |
伝導 | CISPR 25 | 150 MHz |
イミュニティ試験
▼横にスクロールしてご覧ください。
試験項目 | 適用規格 | 主要特性 | |
---|---|---|---|
放射 | ISO 11452-2 | 周波数 | 200MHz - 4GHz |
電界強度 | 200 V/m max | ||
バルク電流注入(BCI) | ISO 11452-4 | 周波数 | 1 MHz - 2 GHz |
電流強度 | 200mA max | ||
静電気放電(ESD) | ISO10605 | 接触放電 | 30 kV max |
気中放電 | 30 kV max |
