西宮ラボNishinomiya laboratory
温湿度試験でご利用いただけます。
JR西宮駅、阪急西宮北口駅から徒歩10分、名神高速西宮IC、阪神高速西宮ICから車で10分と、アクセスが良い試験所です。
試験設備
PDFデータをご覧になる場合は
Adobe Acrobat Readerが必要です。

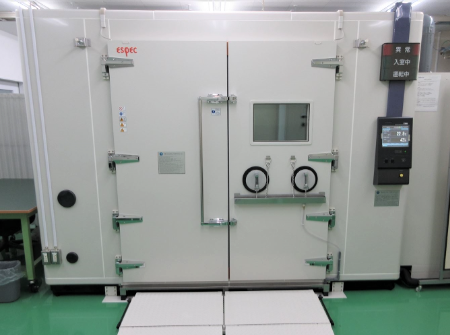

●大型恒温恒湿槽
▼横にスクロールしてご覧ください。
| 室内寸法（奥行×幅×高さ） | 1.97 m x 3.02 m x 2.10 m |
|---|---|
| ドア寸法（幅×高さ） | 1.70 m x 1.80 m |
| 温度範囲 | -40℃ - +80℃ |
| 湿度範囲 | 10% - 95%RH（+10℃ - +80℃） |
| 温度降下時間 | 180分以内 (+20℃ → -40℃) |
| 温度上昇時間 | 60分以内 (+20℃ → +80℃) |
| 許容発熱負荷 | 1 kW |
| 床耐荷重 | 600 kg |
| 商用電源 | 100 VAC, 1 φ, 60 Hz, 20 A |
| 200 VAC, 1 φ, 60 Hz, 50 A 200 VAC, 3 φ, 60 Hz, 100 A |
|
| 付帯設備 | 観測窓（440 mm x 295 mm, 600 mm x 400 mm 2面） |
| 操作孔（φ150 各観測窓の下部に設置 2箇所） | |
| ケーブル孔（φ100 4箇所, φ50 1箇所 ） | |
| 機材搬入スロープ（幅 1.52 m, 勾配 15 mm/1100 mm） | |
| 昇降台車（500 kg, 1.2 m X 0.6 m） | |
| PDF資料 |  大型恒温恒湿槽写真 |

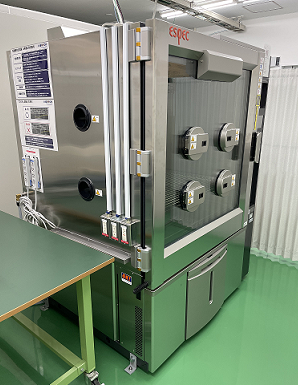

●小型恒温恒湿槽
▼横にスクロールしてご覧ください。
| 室内寸法（奥行×幅×高さ） | 0.8 m X 1.0 m X 1.0 m |
|---|---|
| 温度範囲 | -40℃ - +100℃ |
| 湿度範囲 | 20% - 98%RH (+20℃ - +85℃) |
| 温度降下時間 | 50分以内 (+20℃ → -40℃) |
| 温度上昇時間 | 45分以内 (-40℃ → 100℃) |
| 許容発熱負荷 | 0.7 kW |
| 耐荷重 | 100 kg（床面）、30 kg（棚板） |
| 商用電源 | 100 VAC, 1 φ, 60 Hz, 20 A |
| 200 VAC, 1 φ, 60 Hz, 50 A 200 VAC, 3 φ, 60 Hz, 100 A |
|
| 付帯設備 | 観測窓（1面） |
| 操作孔（φ130 観測窓の下部に設置 2箇所） | |
| ケーブル孔（φ100 2箇所） | |
| 棚受・棚板（2組） | |
| 昇降台車（500 kg, 1.2 m X 0.6 m） | |
| PDF資料 | 小型恒温恒湿槽写真 |
試験仕様
●温度・湿度試験
▼横にスクロールしてご覧ください。
| 低温試験 | IEC 60068-2-1 | JIS C 60068-2-1 |
|---|---|---|
| 高温試験 | IEC 60068-2-2 | JIS C 60068-2-2 |
| 高温高湿試験 | IEC 60068-2-3 | JIS C 60068-2-3 |
| 温湿度サイクル試験 | IEC 60068-2-30 | JIS C 60068-2-30 |
 |
 |
