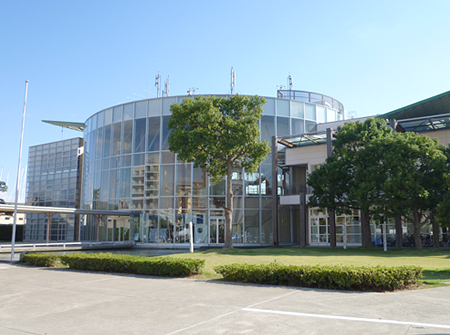

西宮浜ラボNishinomiyahama laboratory
環境試験（振動・衝撃、温湿度、減圧、防水、梱包落下）、EMC試験（エミッション）でご利用いただけます。
阪神高速湾岸線西宮浜ICから車1分と、アクセスが良い試験所です。
近くには徒歩8分のところに、西日本最大級の新西宮ヨットハーバーがあります。
阪神高速湾岸線西宮浜ICから車1分と、アクセスが良い試験所です。
近くには徒歩8分のところに、西日本最大級の新西宮ヨットハーバーがあります。
試験設備
PDFデータをご覧になる場合は
Adobe Acrobat Readerが必要です。

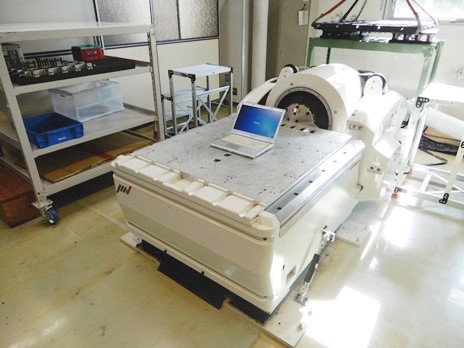

●3.5型振動・衝撃試験装置（西宮浜ラボ）
無負荷時とはテーブルなしの状態で、直接振動試験装置に冶具を取り付けていただく必要があります。
▼横にスクロールしてご覧ください。
| 振動テーブル寸法 | 1,000 mm x 1,000 mm（水平方向） |
|---|---|
| 1,000 mm x 1,000 mm（垂直方向） | |
| 500 mm x 500 mm（垂直方向） | |
| 最大積載重量 | 500 kg（無負荷時*） |
| 最大加振力 | 34.3 kN（正弦波 無負荷時*） |
| 22.05 kN（ランダム 無負荷時*） | |
| 34.3 kN（衝撃 無負荷時*） | |
| 最大加速度 | 980 m/s2（正弦波 無負荷時*） |
| 630 m/s2（ランダム 無負荷時*） | |
| 980 m/s2（衝撃 無負荷時*） | |
| 最大速度 | 1.5 m/s（正弦波 無負荷時*） |
| 1.5 m/s peak（衝撃 無負荷時*） | |
| 最大変位 | 51 mm p-p（正弦波 無負荷時*） |
| 振動数範囲 | 2 Hz - 400 Hz（水平方向） |
| 2 Hz - 150 Hz（垂直方向 振動テーブル 1,000 mm x 1,000 mm使用時） | |
| 2 Hz - 400 Hz（垂直方向 振動テーブル 500 mm x 500 mm使用時） | |
| 2 Hz - 2,000 Hz（垂直方向 無負荷時*） | |
| 許容偏心モーメント | 800 Nm（水平方向 無負荷時*） |
| 付属品 | 加速度ピックアップ |
| リフター（300 kg, 1 m x 1 m） | |
| ホイストクレーン（500 kg） | |
| PDF資料 |  3.5型振動試験装置能力線図 |
| 3.5型振動・衝撃試験装置振動テーブル外観図面 |
▼横にスクロールしてご覧ください。

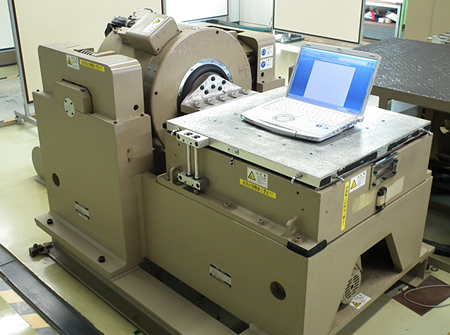

●3.0型振動・衝撃試験装置
▼横にスクロールしてご覧ください。
| 振動テーブル寸法 | 950 mm x 950 mm（水平方向） |
|---|---|
| 1,000 mm x 1,000 mm（垂直方向） | |
| 500 mm x 500 mm（垂直方向） | |
| 最大積載重量 | 400 kg（無負荷時*） |
| 最大加振力 | 30.0 kN（正弦波 無負荷時*） |
| 30.0 kN（ランダム 無負荷時*） | |
| 60.0 kN（衝撃 無負荷時*） | |
| 最大加速度 | 900 m/s2（正弦波 無負荷時*） |
| 630 m/s2（ランダム 無負荷時*） | |
| 1,500 m/s2（衝撃 無負荷時*） | |
| 最大速度 | 2.0 m/s（正弦波 無負荷時*） |
| 2.5 m/s peak（衝撃 無負荷時*） | |
| 最大変位 | 76.2 mm p-p（正弦波 無負荷時*） |
| 振動数範囲 | 2 Hz - 1,250 Hz（水平方向） |
| 2 Hz - 100 Hz（垂直方向 振動テーブル 1,000 mm x 1,000 mm使用時） | |
| 2 Hz - 500 Hz（垂直方向 振動テーブル 500 mm x 500 mm使用時） | |
| 2 Hz - 2,600 Hz（垂直方向 無負荷時*） | |
| 許容偏心モーメント | 2,200 Nm（水平方向） |
| 付属品 | 加速度ピックアップ |
| リフター（300 kg, 1 m x 1 m） | |
| チェーンブロック（500 kg） | |
| PDF資料 | 3.0型振動試験装置
能力線図 |
| 3.0型振動・衝撃試験装置
振動テーブル外観図面 |

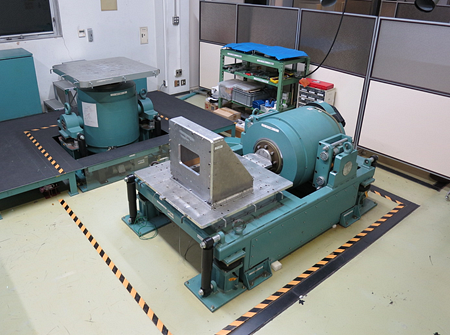

●0.6型振動・衝撃試験装置
▼横にスクロールしてご覧ください。
| 振動テーブル寸法 | 630 mm x 630 mm（水平方向） |
|---|---|
| 630 mm x 630 mm（垂直方向） | |
| 最大積載重量 | 200 kg（無負荷時*） |
| 最大加振力 | 5.88 kN（正弦波 無負荷時*） |
| 4.11 kN（ランダム 無負荷時*） | |
| 11.76 kN（衝撃 無負荷時*） | |
| 最大加速度 | 980 m/s2（正弦波 無負荷時*） |
| 490 m/s2（ランダム 無負荷時*） | |
| 980 m/s2（衝撃 無負荷時*） | |
| 最大速度 | 1.4 m/s（正弦波 無負荷時*） |
| 1.4 m/s peak（衝撃 無負荷時*） | |
| 最大変位 | 25 mm p-p（正弦波 無負荷時*） |
| 振動数範囲 | 5 Hz - 2,000 Hz（水平方向） |
| 5 Hz - 360 Hz（垂直方向 振動テーブル使用時） | |
| 5 Hz - 3,000 Hz（垂直方向 無負荷時*） | |
| 許容偏心モーメント | 400 Nm（水平方向） |
| 付属品 | 加速度ピックアップ |
| リフター（300 kg, 1 m x 1 m） | |
| チェーンブロック（500 kg） | |
| PDF資料 | 0.6型振動・衝撃試験装置
振動テーブル外観図面 |

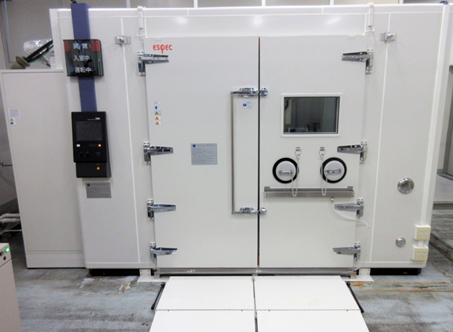

●大型恒温恒湿槽
▼横にスクロールしてご覧ください。
| 室内寸法（奥行×幅×高さ） | 1.97 m x 3.02 m x 2.10 m |
|---|---|
| ドア寸法（幅×高さ） | 1.70 m x 1.80 m |
| 温度範囲 | -40℃ - +80℃ |
| 湿度範囲 | 10% - 95%RH（+10℃ - +80℃） |
| 温度降下時間 | 180分以内（+20℃ → -40℃） |
| 温度上昇時間 | 60分以内（+20℃ → +80℃） |
| 許容発熱負荷 | 1 kW |
| 床耐荷重 | 600 kg |
| 商用電源 | 100 VAC, 1 φ, 60 Hz, 10 A |
| 200 VAC, 1 φ, 60 Hz, 20 A 200 VAC, 3 φ, 60 Hz, 20 A |
|
| 付帯設備 | 観測窓（440 mm x 295 mm, 600 mm x 400 mm 2面） |
| 操作孔（φ150 各観測窓の下部に設置 2箇所） | |
| ケーブル孔（φ100 3箇所 φ50 2箇所） | |
| 機材搬入スロープ（幅 1.52 m, 勾配 15 mm/1100 mm） | |
| リフター（350 kg, 0.5 m X 0.6 m） | |
| PDF資料 | 大型恒温恒湿槽写真 |

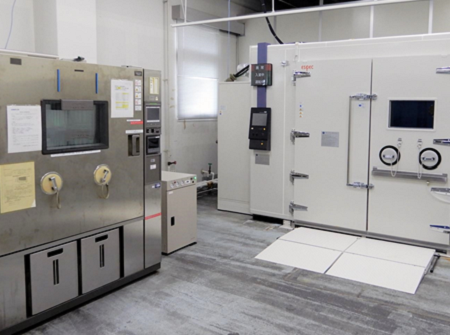

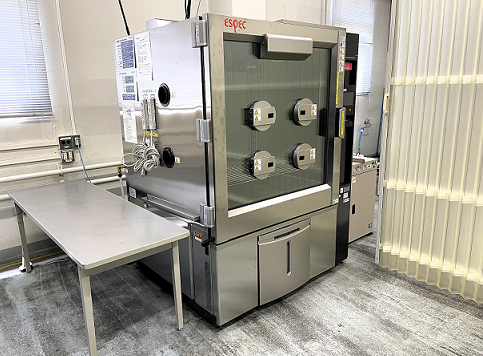

●小型恒温恒湿槽
▼横にスクロールしてご覧ください。
| 室内寸法（奥行×幅×高さ） | 0.8 m X 1.0 m X 1.0 m |
|---|---|
| 温度範囲 | -40℃ - +100℃ |
| 湿度範囲 | 20% - 98%RH（+20℃ - +85℃） |
| 温度降下時間 | 50分以内（+20℃ → -40℃） |
| 温度上昇時間 | 45分以内（-40℃ → 100℃） |
| 許容発熱負荷 | 0.7 kW |
| 耐荷重 | 100 kg（床面）、30 kg（棚板） |
| 商用電源 | 100 VAC, 1 φ, 60 Hz, 10 A |
| 200 VAC, 1 φ, 60 Hz, 20 A 200 VAC, 3 φ, 60 Hz, 20 A |
|
| 付帯設備 | 観測窓（1面） |
| 操作孔（φ130 観測窓の下部に設置 2箇所） | |
| ケーブル孔（φ100 2箇所） | |
| 棚受・棚板（2組） | |
| リフター（350 kg, 0.5 m X 0.6 m） | |
| PDF資料 | 小型恒温恒湿槽写真 |

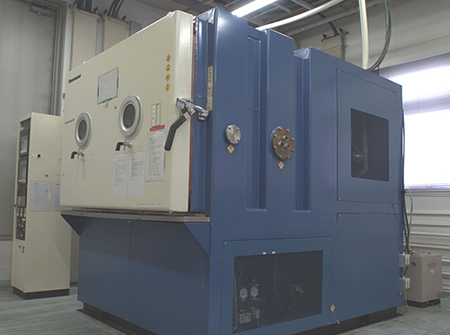

●恒圧恒温槽
▼横にスクロールしてご覧ください。
| 室内寸法（奥行×幅×高さ） | 0.8 m x 1.3 m x 0.9 m |
|---|---|
| 圧力範囲 [絶対基準圧] | 101.3 kPa [abs] - 0.13 kPa [abs]（室温） 0.13 kPa時の等価高度: 約45 km/150 kfeet 101.3 kPa [abs] - 10.7 kPa [abs] (-70℃ - +140℃） |
| 圧力降下時間 | 15分以内（101.3 kPa [abs] → 1.06 kPa [abs] , -70℃ - +20℃） |
| 圧力上昇時間 | 5分以内（101.3 kPa [abs]) |
| 温度範囲 | -70℃ - +180℃（101.3 kPa [abs]） -70℃ - +140℃（101.3 kPa [abs] - 10.7 kPa [abs]） |
| 温度降下時間 | 120分以内（+20℃ → -70℃） |
| 温度上昇時間 | 80分以内（+20℃ → +180℃） |
| 許容発熱負荷 | 500 W (-70℃において) |
| 耐荷重 | 150 kg（床面）、35 kg（棚板） |
| 商用電源 | 100 VAC, 1 φ, 60 Hz, 10 A |
| 200 VAC, 3 φ, 60 Hz, 10 A | |
| 付帯設備 | 観測窓（φ150 ワイパー付 2面） |
| ケーブル孔（フランジ付 2箇所） | |
| 棚受・棚板（2組） | |
| リフター（300 kg, 1 m X 1 m） | |
| PDF資料 | ケーブル孔（大径）寸法図 |
| ケーブル孔（小径）寸法図 |

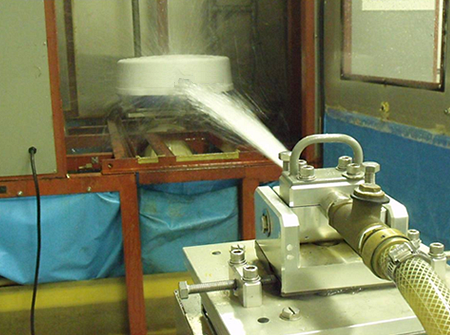

●防水試験装置
▼横にスクロールしてご覧ください。
| 降水量・水の流量 | 防水等級2（IPX2） | 3 mm/min 水滴 |
|---|---|---|
| 防水等級5（IPX5） | 12.5 l/min φ6.3 mm ノズル | |
| 防水等級6（IPX6） | 100 l/min φ12.5 mm ノズル | |
| 試験品最大寸法（IPX2） | 0.8 m x 0.8 m x 0.5 m | |
| ターンテーブル（IPX5/IPX6） | 寸法 | 0.4 m x 0.4 m |
| 最大積載重量 | 10 kg | |
| PDF資料 | 防水試験装置ターンテーブル図面 |
|

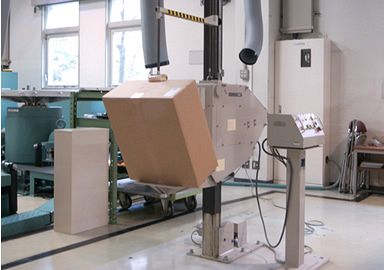

●梱包落下試験
▼横にスクロールしてご覧ください。
| 試験品最大寸法 | 1.0 m X 0.8 m X 1.0 m |
|---|---|
| 最大質量 | 100 kg |
| 落下高さ | 0.3 m - 1.2 m（面落下） |

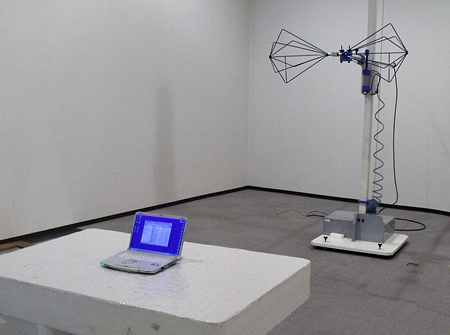

●3m法電波暗室
▼横にスクロールしてご覧ください。
| 暗室内寸法（奥行×幅×高さ） | 8.5 m × 6.0 m × 5.8 m |
|---|---|
| 暗室機材搬入口（幅×高さ） | 1.6 m × 2.0 m |
| 計測室内寸法（奥行×幅×高さ） | 4.6 m × 2.6 m × 3.0 m |
| 計測室ドア寸法（幅×高さ） | 1.6 m × 2.0 m |
| ターンテーブル | 直径 1.2 m |
| 最大積載荷重 300 kg | |
| アンテナ高 | 1 m - 4 m |
| 周波数範囲 | 150 kHz - 6 GHz |
| サイトアッテネーション | ±4 dB以内 |
| 試験品用電源 | 100/115 VAC, 1 φ, 50/60 Hz, 2 kVA, 20 A |
| 220/230 VAC, 1 φ, 50/60 Hz, 4 kVA, 20 A | |
| 220/230 VAC, 3 φ, 50/60 Hz, 6 kVA, 15 A | |
| 0 - 35 VDC, 30 A | |
| 付帯設備 | 試験品台（スチロール製、1.5 m × 1 m, h=0.8 m） |
| 伝導妨害波測定用垂直グランドプレーン（3 m × 2 m） | |
| 暗室内モニターカメラ1台（固定式） | |
| リフター（300 kg, 1 m × 1 m） |
試験仕様
●振動・衝撃試験
▼横にスクロールしてご覧ください。
| 正弦波振動試験 | IEC 60068-2-6 | JIS C 60068-2-6 |
|---|---|---|
| 衝撃試験 | IEC 60068-2-27 | JIS C 60068-2-27 |
| 広帯域ランダム振動試験 | IEC 60068-2-64 | JIS C 60068-2-64 |
| 包装貨物振動試験 | ISO 13355 | JIS Z 0232 |
●温度・湿度・減圧試験
▼横にスクロールしてご覧ください。
| 低温試験 | IEC 60068-2-1 | JIS C 60068-2-1 |
|---|---|---|
| 高温試験 | IEC 60068-2-2 | JIS C 60068-2-2 |
| 高温高湿試験 | IEC 60068-2-3 | JIS C 60068-2-3 |
| 減圧試験 | IEC 60068-2-13 | JIS C 60068-2-13 |
| 温湿度サイクル試験 | IEC 60068-2-30 | JIS C 60068-2-30 |
| 低温、減圧複合試験 | IEC 60068-2-40 | JIS C 60068-2-40 |
| 高温、減圧複合試験 | IEC 60068-2-41 | JIS C 60068-2-41 |
●防水試験
▼横にスクロールしてご覧ください。
| 外郭による保護等級（IPコード） | IEC 60529, JIS C 0920 |
|---|
●梱包落下試験
▼横にスクロールしてご覧ください。
| 包装貨物落下試験 | ISO 2248, JIS Z 0202 |
|---|
●EMC（エミッション）試験
▼横にスクロールしてご覧ください。
| 試験項目 | 適用規格 | 主要特性 |
|---|---|---|
| 放射 | CISPR 11/22/32, VCCI | 150 kHz - 6 GHz |
| 伝導 電源線（AMN） | CISPR 11/22/32, VCCI | 10 kHz - 30 MHz |
 |
 |
