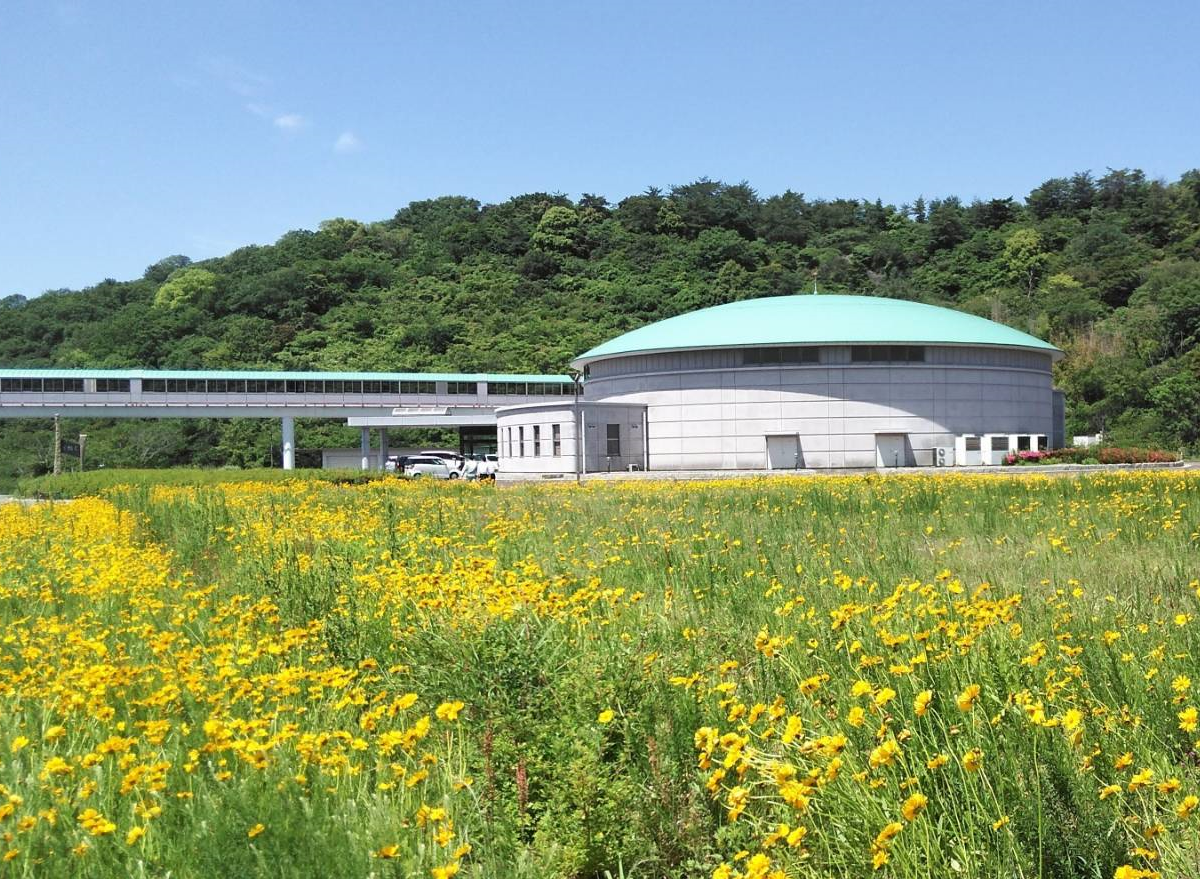

紀州ラボKishu laboratory
民生機器、産業機器、医療機器のEMC試験（エミッション、イミュニティ）、環境試験（振動・衝撃、温度・湿度）でご利用いただけます。
国道26号線平井ランプから車で5分、南海和歌山大学前駅から車で3分と、アクセスが良い試験所です。
駐車場、搬入路が広く、大型製品の試験に便利です。屋外には無線装置の試験などでご利用いただけるオープンサイト（約20,000 m2）もございます。
●お客様へのお知らせ
紀州ラボに設置しておりました3.0型振動・衝撃試験装置は、2019年7月末をもって西宮浜ラボへ移転いたしました。
紀州ラボには新たに4.5型振動・衝撃試験装置を導入いたしました。
引き続きご利用の程よろしくお願い申し上げます。
▼クリックしてご覧ください。▼
試験設備
PDFデータをご覧になる場合は
Adobe Acrobat Readerが必要です。

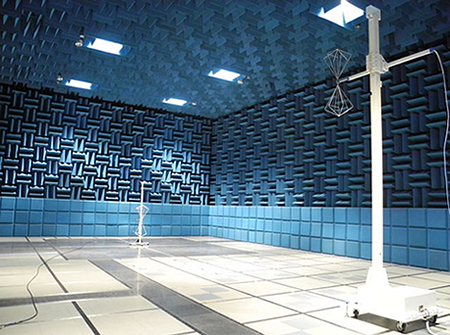

●10m法電波暗室
▼横にスクロールしてご覧ください。
| 暗室内寸法（奥行×幅×高さ） | 21.5 m x 13.5 m x 8.0 m |
|---|---|
| 暗室機材搬入口（幅×高さ） | 3.0 m x 3.0 m（段差なし） |
| 計測室内寸法（奥行×幅×高さ） | 8.9 m x 3.8 m x 3.5 m |
| ターンテーブル | 直径 5.5 m / 2.0 m デュアル型 |
| 最大積載荷重 3 t / 0.5 t | |
| 周波数範囲 | 10 kHz - 18 GHz |
| サイトアッテネーション | ±4.0 dB以内 |
| 試験品用電源 | 1 φ 264 VAC/3 φ 456 VAC, 40 kVA |
| 0 - 60 VDC, 20 A | |
| 音響特性 | JIS Z 8732 準拠の音響測定可能な半無響室 |
| 付帯設備 | 給排水管：各2系統 エアー用給排気管：各2系統 ガス排気管：2系統 スペクトラムアナライザ画面モニター 暗室内モニターカメラ2台（固定1台、移動1台） フォークリフト（500 kg, 1 m x 1 m） |
▼クリックしてご覧ください。▼

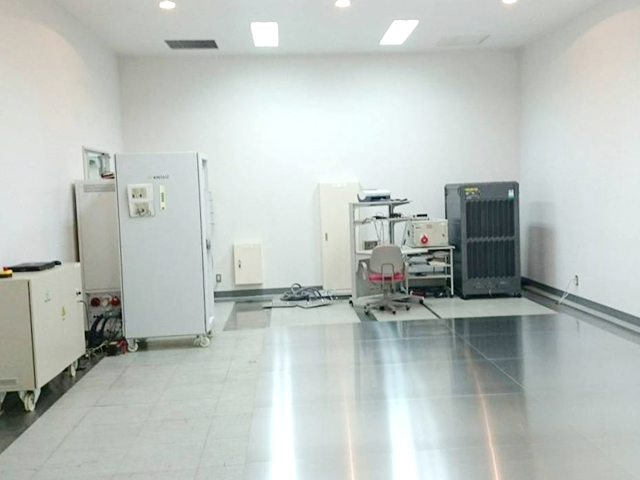

●シールドルーム
▼横にスクロールしてご覧ください。
| 室内寸法（奥行×幅×高さ） | 8.9 m x 5.8 m x 3.5 m |
|---|---|
| 機材搬入口（幅×高さ） | 3.0 m x 3.0 m（段差なし） |
| 試験品用電源 | 1 φ 264 VAC/3 φ 456 VAC, 40 kVA |
| 0 - 300 VDC, 6 kVA | |
| 0 - 282 VDC, 3.81 kW | |
| 付帯設備 | 給排水管：各1系統 エアー用給排気管：各1系統 ガス排気管：1系統 フォークリフト（500 kg, 1 m x 1 m） |
●4.5型振動・衝撃試験装置
無負荷時とはテーブルなしの状態で、直接振動試験装置に冶具を取り付けていただく必要があります。
▼横にスクロールしてご覧ください。
| 振動テーブル寸法 | 1,150 mm x 1,150 mm（水平方向） |
|---|---|
| 1,200 mm x 1,200 mm（垂直方向） | |
| 800 mm x 800 mm（垂直方向） | |
| 500 mm x 500 mm（垂直方向） | |
| 最大積載重量 | 600 kg（無負荷時*） |
| 1,000 kg（垂直方向 振動テーブル 1,200 mm x 1,200 mm使用時） | |
| 最大加振力 | 45.0 kN（正弦波 無負荷時*） |
| 45.0 kN rms（ランダム 無負荷時*） | |
| 90.0 kN peak（衝撃 無負荷時*） | |
| 最大加速度 | 900 m/s2（正弦波 無負荷時*） |
| 630 m/s2 rms（ランダム 無負荷時*） | |
| 1,800 m/s2 peak（衝撃 無負荷時*） | |
| 最大速度 | 2.0 m/s（正弦波 無負荷時*） |
| 2.5 m/s peak（衝撃 無負荷時*） | |
| 最大変位 | 76.2 mm p-p（正弦波 無負荷時*） |
| 振動数範囲 | 2 Hz - 800 Hz（水平方向） |
| 2 Hz - 400 Hz（垂直方向 振動テーブル 1,200 mm x 1,200 mm使用時） | |
| 2 Hz - 350 Hz（垂直方向 振動テーブル 800 mm x 800 mm使用時） | |
| 2 Hz - 2,000 Hz（垂直方向 振動テーブル 500 mm x 500 mm使用時） | |
| 2 Hz - 2,600 Hz（垂直方向 無負荷時*） | |
| 許容偏心モーメント | 4,600 Nm（水平方向） |
| 5,000 Nm（垂直方向 振動テーブル 1,200 mm x 1,200 mm使用時） | |
| 付属品 | 加速度ピックアップ |
| リフター（300 kg, 1 m x 1 m） | |
| ホイストクレーン（1,000 kg） | |
| PDF資料 |  4.5型振動試験装置能力線図 |
| 4.5型振動・衝撃試験装置振動テーブル外観図面 |
▼クリックしてご覧ください。▼

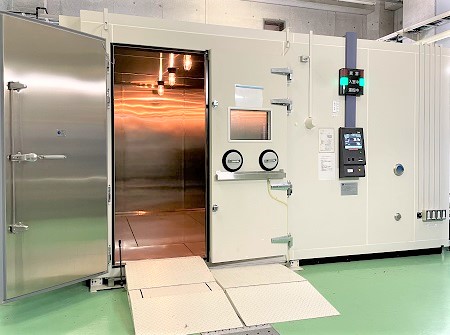

●特大型恒温恒湿槽
▼横にスクロールしてご覧ください。
| 室内寸法（奥行×幅×高さ） | 2.95 m x 4.00 m x 2.20 m |
|---|---|
| ドア寸法（幅×高さ） | 1.70 m x 2.00 m |
| 温度範囲 | -40℃ - +85℃ |
| 湿度範囲 | 10% - 95%RH (+10℃ - +80℃) |
| 温度降下時間 | 180分以内 (+20℃ → -40℃) |
| 温度上昇時間 | 80分以内 (+20℃ → +85℃) |
| 許容発熱負荷 | 1 kW |
| 床耐荷重 | 600 kg |
| 商用電源 | 100 VAC, 1 φ, 60 Hz, 15 A |
| 200 VAC, 1 φ, 60 Hz, 20 A （3 φについてはご相談ください） | |
| 付帯設備 | 観測窓（440 mm x 295 mm, 350 mm x 250 mm 2面） |
| 操作孔（φ150 観測窓の下部に設置 4箇所） | |
| ケーブル孔（φ50 1箇所 φ100 3箇所） | |
| 機材搬入スロープ（幅 1.52 m, 勾配 195 mm/1140 mm） | |
| ハンドリフターあり | |
| PDF資料 | 特大型恒温恒湿槽写真 |
▼クリックしてご覧ください。▼

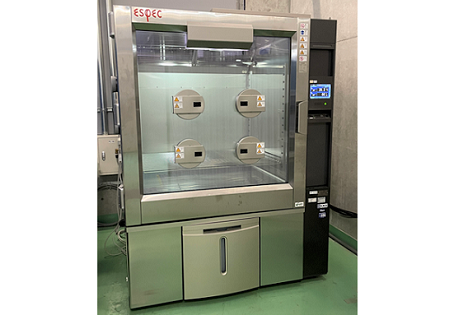

●小型恒温恒湿槽
▼横にスクロールしてご覧ください。
| 室内寸法（奥行×幅×高さ） | 0.8 m X 1.0 m X 1.0 m |
|---|---|
| 温度範囲 | -40℃ - +100℃ |
| 湿度範囲 | 20% - 95%RH (+10℃ - +85℃) |
| 温度降下時間 | 70分以内 (+20℃ → -40℃) |
| 温度上昇時間 | 30分以内 (-40℃ → 100℃) |
| 許容発熱負荷 | 2.3 kW（槽内温度：+20℃）/ 0.05 kW（槽内湿温度：+85℃, 85%RH） |
| 耐荷重 | 70 kg（床面）、30 kg（棚板） |
| 商用電源 | 100 VAC, 1 φ, 60 Hz, 20 A |
| 200 VAC, 1 φ, 60 Hz, 20 A | |
| 付帯設備 | 観測窓（1面） |
| 操作孔（φ150 観測窓に設置 2箇所） | |
| ケーブル孔（φ100 2箇所） | |
| 棚受・棚板（2組） | |
| ハンドリフターあり | |
| PDF資料 | 小型恒温恒湿槽写真 |

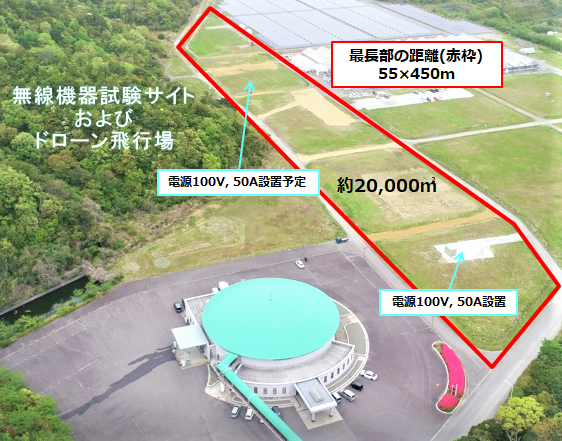

●オープンサイト
遠距離の直線見通しで、送受信装置間の通信、電波伝搬特性などの試験が可能です。
大型トラック、高所作業車が乗入できます。
▼クリックしてご覧ください。▼
試験仕様
●EMC試験（民生機器、産業機器、医療機器）
エミッション試験▼横にスクロールしてご覧ください。
| 試験項目 | 適用規格 | 主要特性 |
|---|---|---|
| 放射 | CISPR 11/22/32, FCC 15B, VCCI | 9 kHz - 40 GHz |
| 伝導 電源線（AMN） | CISPR 11/22/32, FCC 15B, VCCI | 9 kHz - 30 MHz |
| 250 VDC, 32A | ||
| 250 VAC, 32A, 1 φ | ||
| 250 VAC, 32A, 3 φ | ||
| 伝導 通信線 （ISN, Current Probe） |
CISPR 22/32, VCCI | 150 kHz - 30 MHz |
| 100 VDC,0.2A | ||
| 雑音電力 | CISPR 14-1 | 30 MHz - 300 MHz |
| 電源高調波電流 | IEC 61000-3-2 | 230 VAC, 16 A, 1 φ |
| 230 VAC, 16 A, 3 φ | ||
| 電圧変動・フリッカー | IEC 61000-3-3 | 230 VAC, 16 A, 1 φ |
| 230 VAC, 16 A, 3 φ | ||
| 人体曝露 | EN 62311 | 1 Hz - 50 GHz |
イミュニティ試験
▼横にスクロールしてご覧ください。
| 試験項目 | 適用規格 | 主要特性 | |
|---|---|---|---|
| 静電気放電（ESD） | IEC61000-4-2 | 接触放電 | 30 kV max |
| 気中放電 | 30 kV max | ||
| 放射性電磁界 | IEC61000-4-3 | 周波数 | 26 MHz - 6 GHz |
| 電界強度 | 10 V/m max | ||
| 変調条件 | 400 Hz/1 kHz, 80%AM | ||
| ファーストトランジェント ／バースト |
IEC61000-4-4 | 妨害電圧 | 4.8 kV max |
| 立ち上り時間/パルス幅 | 5 ns/50 ns | ||
| 電源線（CDN） | 125 VDC, 32 A | ||
| 280 VAC, 32 A, 1 φ | |||
| 280 VAC, 32 A, 3 φ | |||
| 通信・制御・信号線 (容量性クランプ） |
ケーブル外径 32 mm max | ||
| サージ | IEC61000-4-5 | 妨害電圧 | 6.6 kV max |
| 立ち上り時間/パルス幅 | 1.2 μs/50 μs | ||
| 電源線（CDN） | 125 VDC, 32 A | ||
| 280 VAC, 32 A, 1 φ | |||
| 280 VAC, 32 A, 3 φ | |||
| 制御・信号線 | シールド線・非シールド非対称線 （非シールド対称線を除く） 250 VAC, 250 VDC/1.5 A |
||
| 高速スピード通信線 （LAN） |
2 kV max Coupling to 1, 2 or 4 pairs ISDN, 10/100 BaseT, 1000 BaseT |
||
| テレコムサージ | IEC61000-4-5 | 妨害電圧 | 7.7 kV max |
| 立ち上り時間/パルス幅 | 10 μs/700 μs | ||
| 制御・信号線 | 250 VAC, 250 VDC/0.5 A | ||
| 伝導性高周波 | IEC61000-4-6 | 周波数 | 10 kHz - 230 MHz |
| 妨害電圧 | 10 Vrms max | ||
| 変調条件 | 400 Hz/1 kHz, 80%AM | ||
| 電源線（CDN） | 240 VAC, 16 A, 1 φ | ||
| 240 VAC, 16 A, 3 φ | |||
| 通信・制御・信号線、 電源線（EMクランプ） |
ケーブル外径 32 mm max | ||
| 電源周波数磁界 | IEC61000-4-8 | 磁界強度 | 30 A/m |
| 電源周波数 | 50 Hz/60 Hz | ||
| コイルサイズ | 2 m x 2 m | ||
| 電圧ディップ・ 瞬停・電圧変動 |
IEC61000-4-11 | 電源線 | 230 VAC, 16 A, 1 φ, 3 φ |
| 電源高調波 | IEC61000-4-13 | スイープ周波数 | 13 Hz - 2.8 kHz |
| 個別高調波 | 2次 - 40次 | ||
| 妨害電圧 | 試験品電源電圧の 0.1% - 30% |
||
| 電源線 | 240 VAC, 16 A, 1 φ | ||
| 伝導性低周波 | IEC60945 ed.3 | 周波数 | 50 Hz - 12 kHz |
| 妨害電圧 | 試験品電源電圧の 1% - 10% |
||
| 電源線 （絶縁トランス） |
35 VDC, 30 A | ||
| 250 VAC, 16 A, 1 φ | |||
振動・衝撃試験
▼横にスクロールしてご覧ください。
| 正弦波振動試験 | IEC 60068-2-6 | JIS C 60068-2-6 |
|---|---|---|
| 衝撃試験 | IEC 60068-2-27 | JIS C 60068-2-27 |
| 広帯域ランダム振動試験 | IEC 60068-2-64 | JIS C 60068-2-64 |
| 包装貨物振動試験 | ISO 13355 | JIS Z 0232 |
温度・湿度試験
▼横にスクロールしてご覧ください。
| 低温試験 | IEC 60068-2-1 | JIS C 60068-2-1 |
|---|---|---|
| 高温試験 | IEC 60068-2-2 | JIS C 60068-2-2 |
| 高温高湿試験 | IEC 60068-2-3 | JIS C 60068-2-3 |
| 温湿度サイクル試験 | IEC 60068-2-30 | JIS C 60068-2-30 |
 |
 |
